为了感谢各位老板们的支持，鹤壁博达不段升级与创新，于2019年11月底新上市的PKL型旁通式
孔板流量计资料介绍与操作规程， 欢迎您对博达提出宝贵建议与意见，我们认真将产品与服务做
到更好。
一、工作原理：
1、旁通式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，
流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输
给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实
现对流体质量流量的测量。
2、孔板以内孔锐角线来保证精度，因此对磨蚀、磨损、结垢、脏污等不良问题很敏感，长期使用
精度难以保证，需买年定期拆下检修一次，以保证产品的使用效果与测量精度。
二、结构

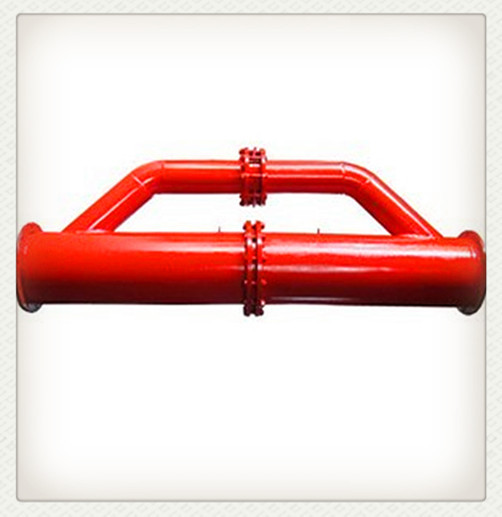

孔板流量计（旁通式）主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密
封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管
道内径的孔板，其结构形式是几何相似的。
三、特点：
此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地
提高了瓦斯抽放效果。
本公司专注生产与销售放水器、流量计、防爆器、排渣器等，拥有10余年瓦斯抽放管路配套经验
，专注解决放水器选型、订购、使用过程中的各类疑难问题，愿为贵单位提供及时周到的服务，
欢迎来电交流！
