CWG-FQ型负压气阀式放水器专用，这是一款适用性能极强的产品，广泛应用于山西、内蒙

、山东、河南等地区的煤矿，欢迎订购。

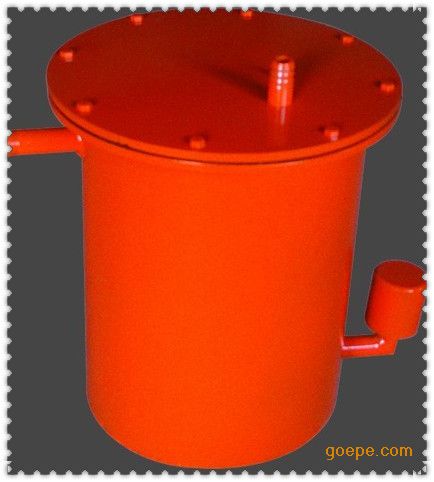

     型号CWG-FQ，负压气阀式放水器结构组成如下:主要由通大气阀、负压平衡管、侧导

向杆、中心导向杆、外筒、放水阀保护罩、放水阀、导向座、浮漂、进水阀等组成。
一、CWG-FQ型负压气阀式放水器技术参数
规格：310*410
品牌：BODA
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
工作方式：适用于长期工作制
外形尺寸：  330*415 mm
重    量：  约30kg
二、产品工作原理及优点
    本实用及新型的负压自动放水器，包括积水桶、单向进水阀、单向放水阀，控制阀（

如图所示），其特征在于：在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口

通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀

阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有

以下优点；采用气阀式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，

使控制准确可靠；可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中

的积水顺利排出。
